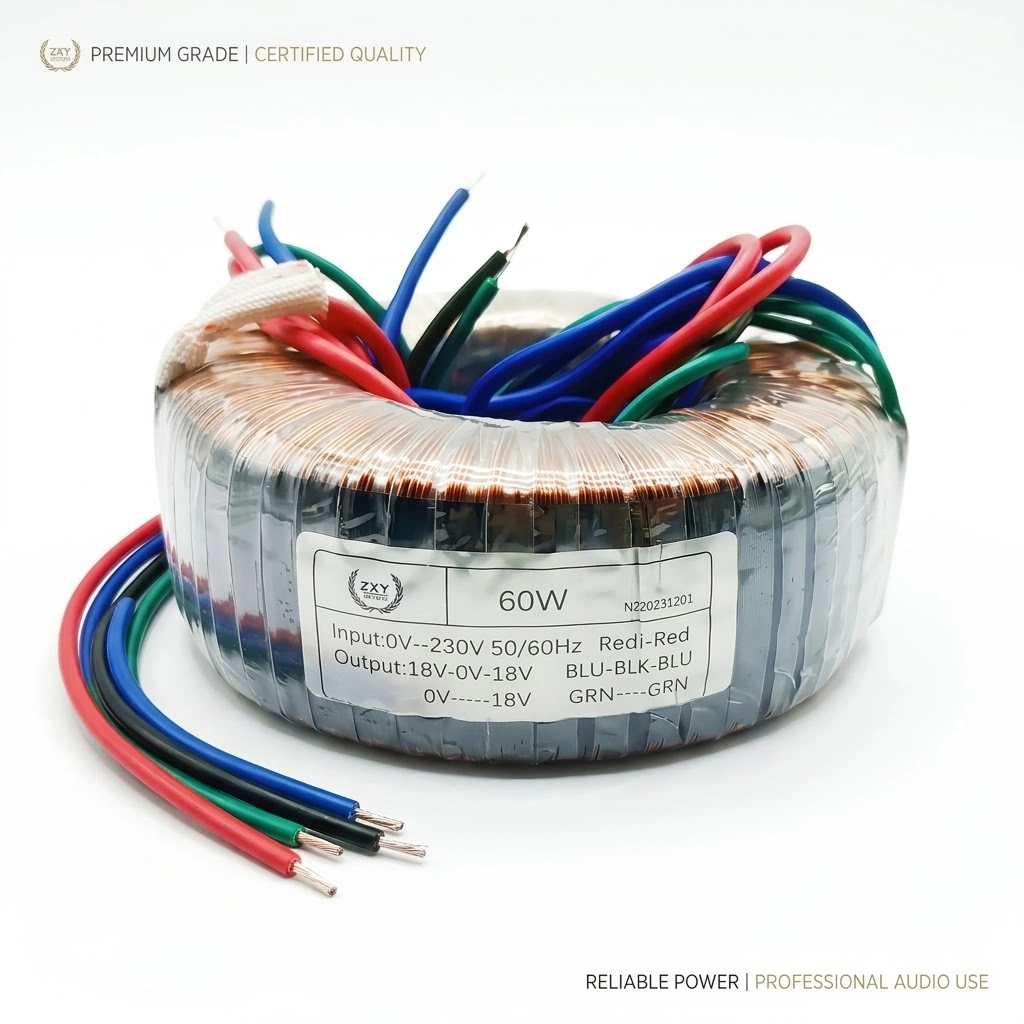

60W 灌封单相音频环形变压器 低频电源 用于音频放大器
● 紧凑设计：节省空间，低磁干扰，高效使用。
- 型号
- ZXY-60W
- 类型
- 环形（环型）低频电源变压器
- 额定功率
- 60W（满载功率）
产品详情
应用规格
| 参数 | 规格 |
| 型号 | ZXY-60W |
| 类型 | 环形（环型）低频电源变压器 |
| 额定功率 | 60W（满载功率） |
| 输入电压 | 0-230V，50/60Hz（可选110V / 220V / 230V市电版本） |
| 输出电压 | 18V-0-18V 和 0-18V（两组独立次级绕组） |
| 初级引线颜色 | 红-红 |
| 次级引线颜色 | 18V-0-18V：蓝-黑-蓝；0-18V：绿-绿 |
| 磁芯 | 无气隙环形磁芯，叠片系数高达95% |
| 绕组 | 纯铜线；22AWG（典型值） |
| 效率 | 高效率，>92%（典型值） |
| 铁损 | 低至1.1 W/kg |
| 温度稳定性 | 性能稳定 |
| 存储温度 | -25°C 至 +85°C |
| 耐压测试（高压测试） | 初级对次级 DC 2500V |
| 绝缘电阻 | 初级对次级 ≥ 500 MΩ |
| 尺寸（外径 × 高度） | 约95 × 45 mm |
| 安装方式 | 底盘安装，单中心螺丝；随附安装板和五金件 |
产品特点
● 220V 输入引线：连接标准220V交流电源。● 紧凑设计：节省空间，低磁干扰，高效利用。● 性能稳定：低温升确保可靠运行。● 高效率：环形设计最大限度减少能量损耗，实现最佳性能。● 多用途输出：24V AC/DC稳压输出，适用于LED驱动器、音频放大器和机器人等多种应用。
产品优势
● 无气隙环形磁芯，叠片系数高达95%● 高效率，典型值超过92%● 低哼声、低振动噪声● 低铁损、低温升● 低噪声、低干扰：● 单只产品提供两组独立次级绕组：● 色标引线，即接即用：● 紧凑机身，单螺丝底盘安装● 工厂直供，支持定制
应用场景
10-场景图拷贝 (6)
11-场景图拷贝 (6)
12-场景图拷贝 (4)
13-场景图拷贝 (5)
应用领域
高保真及大功率音频放大器
市电变压器，为模拟输出级提供分离电源轨（18V-0-18V），同时从同一产品提供辅助电源轨（0-18V）。
音频设备
前置放大器、DAC、耳放、调音台和有源监听音箱等需要安静60W电源的设备。
面向不同市电市场的音频设备
一种设计覆盖110V、220V和230V版本，简化出口变体。
定制及OEM音频电源
放大器套件、定制机箱项目和OEM项目，适用于需要特定次级电压的场景。
产品细节展示
6-细节图拷贝 (7)
7-细节图拷贝 (7)
8-细节图拷贝 (4)
9-细节图拷贝 (4)
质量与测试保证
认证
通过RoHS、ISO9001和CE认证。
耐压测试
初级对次级 DC 2500V，施加于整个变压器系列。
绝缘电阻
初级对次级 ≥ 500 MΩ。
磁芯与绕组控制
无气隙环形磁芯，叠片系数高达95%，采用纯铜绕组，铁损低至1.1W/kg。
绝缘结构
铜绕组均匀紧密绕制，外层包裹绝缘胶带和透明热缩套管，保护整体组件。
工厂直供
由制造商直接供货，支持OEM定制、免费样品及生产支持。
标签标识
产品带有品牌标签，标明额定功率、输入输出电压、引线颜色代码及批次号。
证书拷贝
证书
规格参数
| 型号 | ZXY-60W |
|---|---|
| 类型 | 环形（环型）低频电源变压器 |
| 额定功率 | 60W（满载功率） |
| 输入电压 | 0-230V，50/60Hz（提供110V/220V/230V市电版本） |
| 输出电压 | 18V-0-18V 和 0-18V（两组独立次级） |
| 初级引线颜色 | 红-红 |
| 次级引线颜色 | 18V-0-18V：蓝-黑-蓝；0-18V：绿-绿 |
| 磁芯 | 无气隙环形磁芯，叠片系数高达95% |
| 绕组 | 纯铜线；22AWG（典型值） |
| 效率 | 高效率，>92%（典型值） |
| 铁损 | 低至1.1 W/kg |
| 温度稳定性 | 性能稳定 |
| 存储温度 | -25°C 至 +85°C |
| 耐压（高压测试） | 初级对次级直流2500V |
| 绝缘电阻 | 初级对次级 ≥500 MΩ |
| 外形尺寸（外径 × 高度） | 约95 × 45 mm |
| 安装方式 | 底盘安装，单中心螺丝；附带安装板和五金件 |
以上仅展示已提供的参数。未列出的电气性能、测试条件、公差及定制选项，请联系工程师确认，以最终规格书为准。
产品图片与尺寸图
以下为已有产品图片及图纸，点击可查看原图。定制产品请以双方确认的规格书和图纸为准。
资料下载
该型号暂未上传可下载的规格书，可通过下方询盘索取参数表、尺寸图或样品资料。
选型与定制需求
为便于确认适用型号与规格，请尽量提供以下信息：
- 应用设备、用途、工作环境与温度范围。
- 按产品类型提供所需电感量、匝比或阻抗、工作频率、电压、电流及绝缘要求。
- 尺寸限制、安装方式、引脚间距，以及现有图纸或参考样品。
- 样品数量、预计批量与期望交期。
常见采购问题
关于 60W 灌封单相音频环形变压器 低频电源 用于音频放大器 的常见采购问题。
60W 灌封单相音频环形变压器 低频电源 用于音频放大器 是什么？
● 紧凑设计：节省空间，低磁干扰，高效使用。
60W 灌封单相音频环形变压器 低频电源 用于音频放大器 可以按我们的规格定制吗？
可以。深圳市志翔源电子有限公司 提供 OEM/ODM 服务，电感量、匝比、额定电流、磁芯材质、尺寸与引脚方式均可按您的图纸或样品定制。
60W 灌封单相音频环形变压器 低频电源 用于音频放大器 的起订量与交期是多少？
起订量根据具体型号与订单数量协商确定。常规品交期 1-3 周，定制品 2-4 周，欢迎联系销售团队获取准确报价。
是否提供 60W 灌封单相音频环形变压器 低频电源 用于音频放大器 样品？
提供。批量下单前可先申请样品评估，请将您的需求与收件信息发送给我们。
这款产品的型号是什么？
型号为 ZXY-60W。OEM 订单可指定自定义型号。
