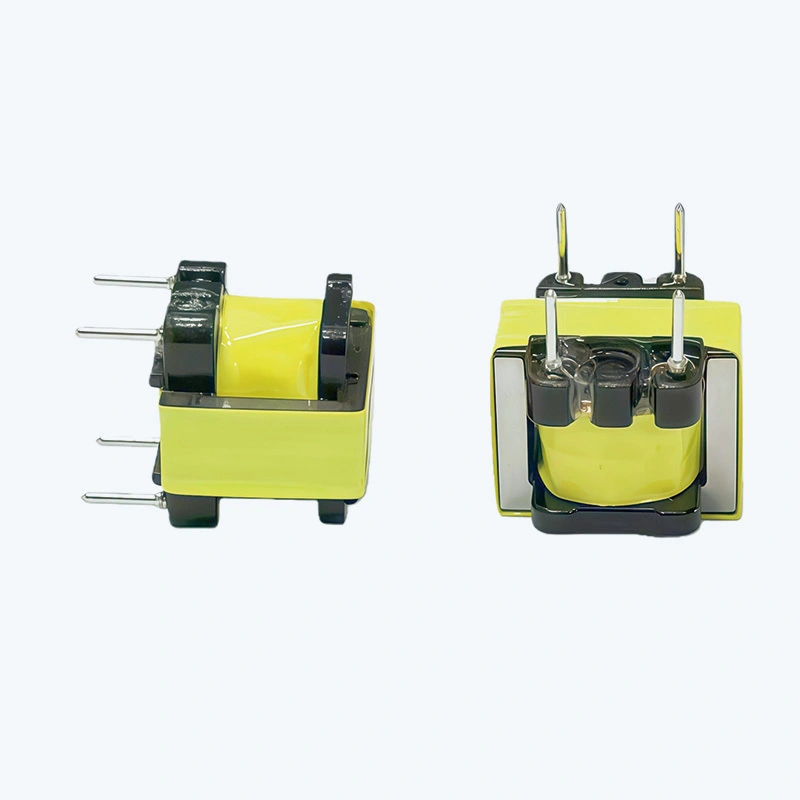

EI14 600:600 Ohm 低频音频隔离变压器
通过电气隔离原边和副边电路，消除音频传输路径中的地环路嗡嗡声、静电和干扰。
- 型号系列
- EI14 (EI1401-600:600)
- 型号系列(2)
- EI14 (EI1401-600:600)
- 合规认证
- RoHS、REACH合规
产品详情
产品参数
| 参数项目 | 规格/范围 |
| 产品型号 | ZXY-EI14（3+2引脚配置） |
| 工作频率 | 20 Hz ~ 20 kHz（音频频段） |
| 阻抗/匝数比 | 可定制（如 600Ω : 600Ω，1:1 / 1:2） |
| 初级电感量 | 可定制（公差：±10% / ±15%） |
| 漏感 | < 初级电感量的 1.0% ~ 1.5% |
| 介电强度（Hi-Pot） | 1,500 VAC ~ 2,000 VAC |
| 绝缘电阻 | ≥ 100 MΩ |
| 直流电阻（DCR） | 可定制（目标为最小化铜损） |
产品详情
有效接地环路隔离
对初级和次级电路进行电流隔离，消除音频传输路径中的接地环路交流声、静电和干扰。
标准 600Ω
600Ω 阻抗匹配：适用于线路电平音频信号、电话通信接口和音频耦合应用的理想 1:1 耦合变压器。
紧凑型 3+2 引脚 PCB 设计
THT（通孔技术）DIP 布局可实现快速、牢固的印刷电路板（PCB）通孔安装。
卓越的音频信号完整性
采用高磁导率磁芯材料，确保低总谐波失真（THD）和低插入损耗。
坚固绝缘与耐用性
采用耐高温黄色绝缘胶带包裹，配以坚固的骨架外壳，提供可靠的介电击穿强度和环保耐用性。
符合 RoHS 和 REACH 标准
严格采用环保原材料制造，确保顺利通过国际海关清关和法规安全要求。
产品展示
常见问题解答
1 EI14 音频隔离变压器在音频设备中的主要功能是什么？
答：EI14 音频隔离变压器专为低频音频信号传输、阻抗匹配和接地环路隔离而设计。它能有效消除音频信号路径中由接地环路引起的交流声、嗡嗡声和干扰，确保清澈的音频输出，并保护敏感的下游电路免受电压浪涌的影响。
2 该 EI14 型号的标准引脚配置和阻抗规格是什么？
答：该型号采用 3+2 引脚 DIP 布局（通常初级/输入侧 3 个引脚，次级/输出侧 2 个引脚）。标准选项为 600Ω : 600Ω（1:1 阻抗比），非常适合线路电平音频隔离。不过，可根据要求提供定制的初/次级阻抗比（如 600Ω 至 10kΩ）和定制引脚排列。
3 EI14 变压器最适合哪些典型音频应用？
答：EI14 系列广泛用于紧凑型和专业音频电子设备，包括：• 音频调音台和前置放大器 • 电话/电信音频接口和调制解调器 • 无线电通信设备和对讲机 • 车载音频系统接地环路噪声隔离器 • 对讲系统、PA（公共广播）设备和 DI 盒
4 EI14 如何处理音频频率响应和信号失真？
答：EI14 采用高磁导率镍/硅钢叠片和高纯度铜绕组设计，可在音频频段（语音/电信应用通常为 300Hz–3.4kHz，高保真定制设计可达 20Hz–20kHz）提供高线性信号保真度。它具有低总谐波失真（THD）和极小的信号插入损耗。
5 我可以为 EI14 定制阻抗比、引脚长度或封装方式吗？
答：当然可以。凭借我们 26 年以上的研发经验，我们为 EI14 系列提供全面定制服务。您可以指定：• 定制的初级和次级阻抗或匝数比 • 3 引脚绕组上的中心抽头（CT） • 定制引脚长度、PCB 间距尺寸或贴片/DIP 样式 • 真空浸漆或环氧灌封，以增强防潮性能和机械耐久性
6 如何确保批量生产的电气安全和质量一致性？
答：每只 EI14 变压器在出厂前均经过 100% 自动化电气测试，包括初对次 Hi-Pot（介电击穿）绝缘测试、直流电阻（DCR）匹配和匝数比验证。所有原材料均符合 RoHS 和 REACH 国际标准，并享有 90 至 180 天质量保修。
7 EI14 样品和批量生产的典型交期是多久？
答：• 定制打样/样品：通常 5 至 10 个工作日，生产前提供 2D/3D 工程图纸供确认。• 批量生产：一般 15 至 30 天，视数量和规格而定。充分支持低起订量，适用于初期工程试制和样品试产。
规格参数
| 型号系列 | EI14 (EI1401-600:600) |
|---|---|
| 型号系列(2) | EI14 (EI1401-600:600) |
| 合规认证 | RoHS、REACH合规 |
| 工作温度 | -25°C to +85°C |
| 绕组线 | 高纯度漆包铜线 |
| 磁芯材料 | 高磁导率硅钢片/EI叠片 |
| 频率范围 | 300 Hz – 3.4 kHz（语音/电信标准）/ 最高20 kHz（音频级） |
| 引脚布局/安装方式 | 3+2引脚/通孔DIP |
| 变压器类型 | 低频音频隔离变压器 |
以上仅展示已提供的参数。未列出的电气性能、测试条件、公差及定制选项，请联系工程师确认，以最终规格书为准。
产品图片与尺寸图
以下为已有产品图片及图纸，点击可查看原图。定制产品请以双方确认的规格书和图纸为准。
资料下载
该型号暂未上传可下载的规格书，可通过下方询盘索取参数表、尺寸图或样品资料。
选型与定制需求
为便于确认适用型号与规格，请尽量提供以下信息：
- 应用设备、用途、工作环境与温度范围。
- 按产品类型提供所需电感量、匝比或阻抗、工作频率、电压、电流及绝缘要求。
- 尺寸限制、安装方式、引脚间距，以及现有图纸或参考样品。
- 样品数量、预计批量与期望交期。
常见采购问题
关于 EI14 600:600 Ohm 低频音频隔离变压器 的常见采购问题。
EI14 600:600 Ohm 低频音频隔离变压器 是什么？
通过电气隔离原边和副边电路，消除音频传输路径中的地环路嗡嗡声、静电和干扰。
EI14 600:600 Ohm 低频音频隔离变压器 可以按我们的规格定制吗？
可以。深圳市志翔源电子有限公司 提供 OEM/ODM 服务，电感量、匝比、额定电流、磁芯材质、尺寸与引脚方式均可按您的图纸或样品定制。
EI14 600:600 Ohm 低频音频隔离变压器 的起订量与交期是多少？
起订量根据具体型号与订单数量协商确定。常规品交期 1-3 周，定制品 2-4 周，欢迎联系销售团队获取准确报价。
是否提供 EI14 600:600 Ohm 低频音频隔离变压器 样品？
提供。批量下单前可先申请样品评估，请将您的需求与收件信息发送给我们。
这款产品的型号是什么？
型号为 EI14。OEM 订单可指定自定义型号。
